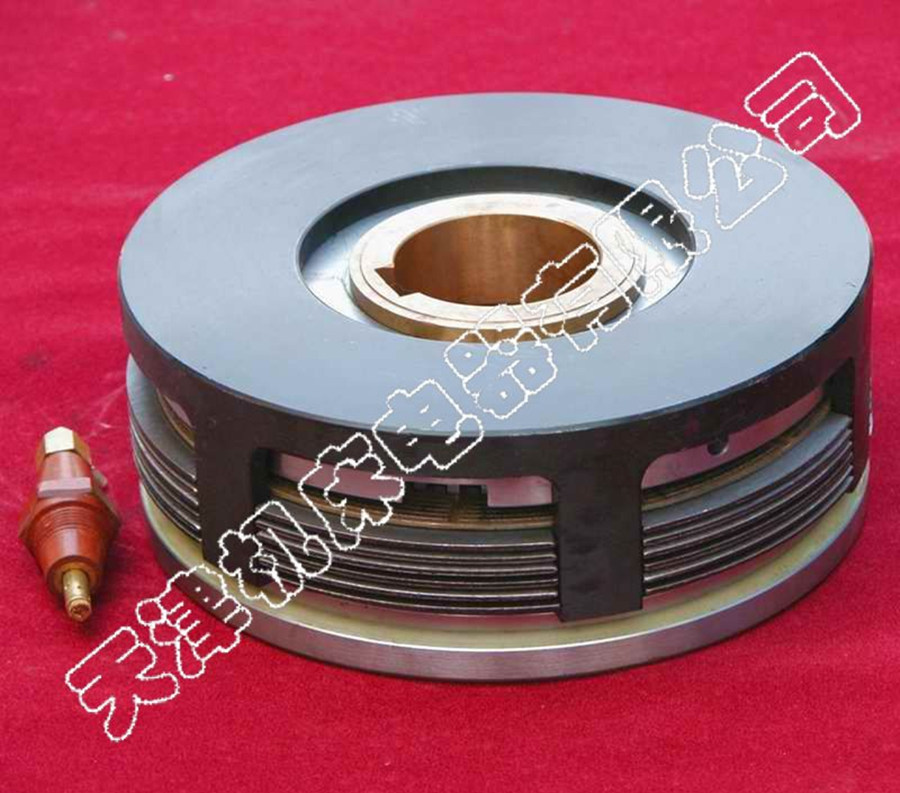

DLM10-16A濕式多片電磁離合器

查看會員價
　產品規格：DLM10-16A
額定動力矩：160 N.m
　軸孔尺寸：45 mm
　產品重量：7.8 KG

購買數量:

詳細信息

商品說明

一、主要用途：DLM10系列分為濕式多片電磁離合器和干式多片電磁離合器兩種，為有滑環式，濕式需在有潤滑的條件下工作，干式需在無潤滑的條件下工作，該系列離合器摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。

二、工作條件：海拔高度不超過2000米；周圍空氣溫度為-5°C～+40°C；周圍介質中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；濕式離合器摩擦片間需要有潤滑油。

三、安裝：離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；濕式離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。

DLM10主要性能參數Main Technical Data

產品系列 series	規格 size	額定動力矩 N.m	額定靜力矩 N.m	空載力矩 (≤) N.m	接通時間 (≤) S	斷開時間 ( ≤ )S	額定電壓 DCV	線圈消耗功率(20℃) W	允許最高轉速 r/min	重量 kg
DLM10	1A/1A.G	12.5	20/14	0.088/0.05	0.14/0.11	0.03/0.025	24	26	3000	2
	2A/2A.G	25	40/27.5	0.175/0.10	0.18/0.16	0.032/0.028	24	27	3000	2.6
	4A/4A.G	40	63/44	0.280/0.16	0.20/0.18	0.04/0.03	24	33	3000	3.2
	6A/6A.G	63	100/70	0.350/0.26	0.25/0.20	0.045/0.04	24	43	3000	4
	10A/10A.G	100	160/110	0.500/0.35	0.28/0.25	0.06/0.045	24	43	3000	5.5
	16A/16A.G	160	250/175	1.00/0.56	0.30/0.28	0.08/0.06	24	47	2500	7.8
	25A/25A.G	250	400/280	1.50/0.88	0.35/0.30	0.11/0.08	24	55	2200	11
	40A/40A.G	400	630/440	2.50/1.40	0.40/0.35	0.12/0.11	24	62	2000	15
	63A/63A.G	630	1000/700	4.00/2.20	0.50/0.40	0.15/0.12	24	70	1750	21
	100A/100A.G	1000	1600/1100	6.00/3.00	0.60/0.50	0.18/0.15	24	79	1600	32
	160A/160A.G	1600	2500/1750	10/5.5	0.90/0.70	0.22/0.18	24	93	1350	50
	250A/250A.G	2500	4000/2750	15/8.6	1.15/0.90	0.28/0.25	24	110	1200	77
	400A/400A.G	4000	6300/4400	24/14	1.30/1.20	0.35/0.30	24	123	1000	122

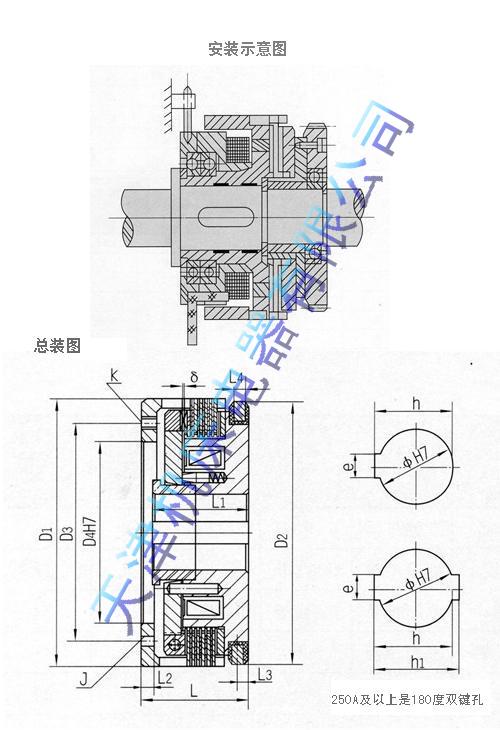

安裝示意圖及總裝圖/Diagrammatic Sketch of Installation：

外形與安裝尺寸：

規格 size	徑向尺寸Radial Demensions									軸向尺寸Axial Demensions						電刷型號 Brush
規格 size	D1	D2	D3	D4	Φ	e	h	J	K	L	L1	L2	L3	L4	ε	電刷型號 Brush
1A/1A.G	100	100	85	50	18	5	19.9	2×Φ6	4×M6	45	42	5	5.5	8	0.3	濕式采用 DS-005 干式采用 DS-006
2A/2A.G	110	110	90	55	20	6	22.3	2×Φ6	4×M6	48	45	5	5.5	8	0.3
4A/4A.G	120	120	100	60	25	8	27.6	3×Φ6	6×M6	52	48	6	5.5	8	0.3
6A/6A.G	132	132	105	65	30	8	32.6	3×Φ6	6×M8	55	50	7	5.5	8	0.3
10A/10A.G	147	145	120	75	40	12	42.9	3×Φ8	6×M8	58	53	7	5.5	8	0.35
16A/16A.G	162	160	135	85	45	14	48.3	3×Φ8	6×M8	62	57	7	5.5	8	0.4
25A/25A.G	182	180	155	95	50	16	53.6	3×Φ10	6×M10	68	63	8	6	8	0.45
40A/40A.G	202	200	170	120	60	18	64	3×Φ10	6×M10	76	70	9	6.25	8	0.5
63A/63A.G	235	230	200	125	70	20	74.3	3×Φ14	6×M12	86	80	10	6.25	8	0.6
100A/100A.G	270	255	235	150	70	20	74.3	3×Φ14	6×M12	100	92	12	8.5	10	0.7
160A/160A.G	310	295	260	180H8	75	20	81.1	3×Φ16	6×M16	115	107	14	8	10	0.8
250A/250A.G	360	340	305	200H8	100	28	106	4×Φ16	6×M16	132	122	15	8.5	10	0.9
400A/400A.G	420	395	350	235H8	120	32	127	4×Φ20	6×M16	150	138	17	8.5	10	1

更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
